菲涅尔区在线计算器

- 菲涅耳区半径:(m)

- 80%菲涅耳区半径:(m)

公里
Ghz

菲涅尔区定义说明

1、定义

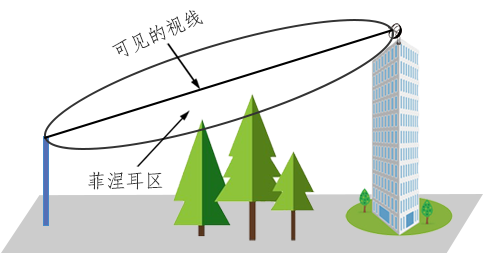

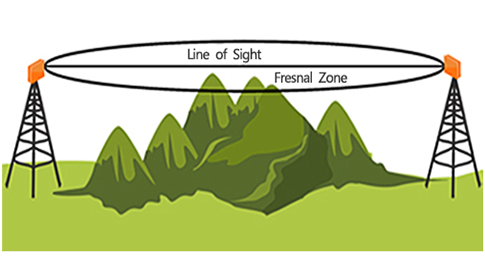

菲涅耳区是在收发天线之间,由电波的直线路径与折线路径的行程差为nλ/2的折点(反射点)形成的、以收发天线位置为焦点,以直线路径为轴的椭球面。其中n=1的区域是对信号作主要贡献的区域,称为第一菲涅耳区,亦称有效区。

2、有限区域

当坚硬物体突入菲涅耳区内的信号通道时,锐边衍射就会使部分信号偏转,致使其到达接收天线的时间略微晚于直接信号。由于这些偏转的信号与直接信号有相位差,所以它们会降低其功率或者将其完全抵消。如果树木或其他“软”物体突入菲涅耳区,它们就会削弱通过的信号(降低其强度)。简而言之,尽管事实上你能够看到一个位置,但这并不意味着你就能够建立到该位置的优质无线微波电链路。

未被遮挡区域应占整个菲涅耳区的60%以上,才能确保有效的无线传输。

通信链路预算

- 空中损耗:(dB)

- 接受信号强度:(dBm)

- 链路余量:(dB)

MHz
km
dBi
dBi
dB
dB
dBm
dBm

计算: dBm vs. Watts

milliWatts:(mW)
Watts:(W)
dBm:(dBm)
