野外大型训练场无线传输

一、方案描述

野外军事应急通信技术是基于MESH智能无线宽带自组网技术的专网通信设备，，若干个节点可组成一个多跳传输、低频穿墙、远距离、高带宽的智能无中心自组网通信系统，可同时传输基于IP的语音、视频、数据等宽带多媒体业务。有效减少系统延时，提高系统传输能力，具备传输距离远、数据吞吐量大、抗干扰性强的特点。MESH 组网支持网络内任意两点可以通信。

二、方案介绍

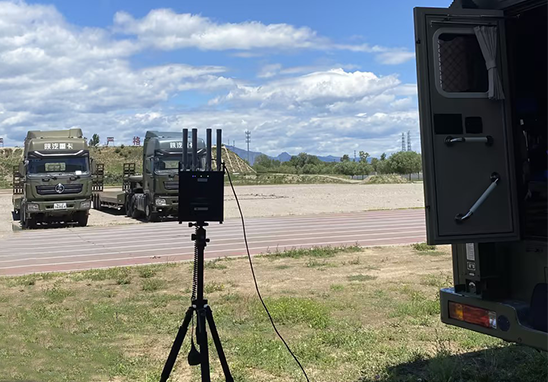

训练专网的作用远不止于此，它的最大功能是为部队野外驻训提供了一个全新的练兵平台，从网上推演到网上复盘，从远程研讨到课目演示，网上练兵成为部队野外训练的一种新模式。野外军事应急通信系统领航者系列具有快速部署、多跳组网、安全稳定等技术特点，节点之间通过链路层自动协商路由，无需人工配置，即开即用，有效解决高层、地下、隧道的通信难题，可广泛应用于应急通信、快速布防、重大活动安保、抢险救灾、野外考察、地下作业等行业领域。野外山区一般都是没有网络信号，不过这并不影响设备的传输，因为无线传输微波传输自身就有传输能力，传输的距离不等。具体来讲在在野外山区搭建一套完善的无线传输系统，需做好以下几个方面：

1、设备选择
无线传输设备质量是保障监控信号能稳定传输的重要因素，工业级质量无线传输设备和民用级无线传输设备质量相差甚远。一般来说野外山区安装的无线传输设备都需要具备，防雨、防尘、抗干扰等功能。而这些只有工业级以上品质的无线传输设备能做到。13年专注无线传输设备的研发与应用。公司生产的无线传输设备都具有工业级以上品质，能在野外恶劣的环境下稳定传输。

2、避雷要求：
野外山区无线传输设备野外安装时，如附近没有高大建筑物或避雷针保护，需要考虑防雷措施,通常使用避雷针，一般在城区安装或周边有避雷针保护时，可不单独设置避雷针。在安装设备时，最好配着使用POE防雷模块。但是这种防雷模块，用于防止静电，浪涌，交流雷等对远距离无线传输设备的伤害，不能防直击雷。

3、供电需求
　　野外山区取电困难，一般都是采取太阳能取电，或者风能取电。如果当地环境一个月下来几乎都是阴雨天的话，建议采取风能或太阳能加风能相结合来采电，以保证能有足够的电量提供设备正常运营。

4、设备接地需求
　　远距离无线网桥应当接地使用，设备不接地会导致设备运行异常、损坏等问题，设备接地电阻应当小于4欧姆，而且不能与避雷针、强电线路等共用接地。若使用了PoE电源地线也需要接地。用户可通过带地线的超5类(或以上)屏蔽网线与PoE适配器相结合进行接地可以方便有效地防止静电和雷击危害。

（野外大型训练场实现拓扑）

三、产品介绍

WIFI6双频/三频模块

E2600AC-B是一款高性能WIFI5双频小型工业主板模块，采用高通高性能芯片设计，板载2.4GHz、5GHz、高达600MBps有效吞吐量，支持MU-MIMO、TDMA等WIFI5专有技术，具备高带宽、大容量等特性，电路设计符合本质安全电源受电设备规范（客户需自行申请认证），支持20M/40M/80M频宽，可以做为高通能AP覆盖或做为CPE嵌入式模块广泛应用于工业现场AI视觉回传、分拣机器人、厂内无人车、管廊巡检机器人、矿道施工、无人工厂等。

四、技术实现

4.1技术实现描述
采用以星型无线网络为基础，各节点通过无线或者有线局域网接入该无线自组网络中，通过高速率无线数传设备，远程进行数据信号传输，具有带宽大、时延小、延时低、组网灵活的优势。
综合采用干扰规避、干扰诱骗、控制与数据分离传输隔离保护、多信道相互掩护，通过各节点对空口频谱的智能感知、学习、协调，优化干扰应对策略，使组网系统具备优异的抗干扰能力。

4.2系统远程运维方案
基于上述无线自组网建设后，为了更好实现风电场的远程运维需求，可以部署风电场运维系统。该运维系统可以本地化部署，可实现对系统下接设备在线状态进行监测、数据采集、对设备进行参数下发以及管理等功能。
该运维系统基于无线自组网，可以远程查看远端风机回传的视频及其他采集数据，实现风机远程巡检功能。

图1、矿用无线通讯平台主页

4.3网络可视化管理平台
该平台旨在建立全方位、实时、统一、可视的网络管理系统，支持多种类、多数量、多厂商网络设备接入和管理，不仅支持高可靠无线Mesh专网设备统一管理、还可接入其他类型的网络通讯设备。平台提供多维度资源管理、性能监控、智能化告警、业务视图、可视化数据展示等一系列功能，实现不同客户对通讯设备整体网络架构可见性、可控性及可维护性的需求,设备管理首页拓扑地图模式平台通过GIS地图、网络拓扑图两种模式直观化地展示设备状态、设备位置和设备关系，实现可视化智能管理。

图2、矿用无线通讯拓扑地图模式

4.5分组管理界面
平台维护包括设备、子网、接口、链路等模块，其中设备可按设备类型区分页面进行管理。在设备详情页，除了获知基础的设备信息、接口信息和告警信息外，还可进行自定义性能监控，及时获取关键指标。

图3、矿用无线通讯分组管理界面

5.6设备管理显示
平台可基于各类状态或指标阈值进行监测，并进行通知、生效时间、自动化等其他告警设置，更灵活、可控、及时的获取通知信息。

图4、矿用无线通讯设备管理显示

五、方案价值

整套机器人巡检漫游传输系统中，接收基站AP为一体式网桥安装简便，巡检机器人车身为分体式远距离高增益专用车载终端，配合全向高增益天线使用。整套系统部署时间较短，快速完成，无线带宽稳定，保证了图像传输质量以及各种采集数据的高效通讯，并通过安装在机器人身上的摄像头、离子式烟雾传感器发现车辆违停及火灾等情况；通过高清拾音器、高音喇叭实现与事故现场人员的信息沟通。为提升隧道的安全和及时提供的有力的保障。
